爱华新款AWA5662-A多功能声级计使用方法
2023-08-01 14:34:49 来源:宁波经济技术开发区凯诺仪器有限公司爱华新款AWA5662-A多功能声级计使用方法

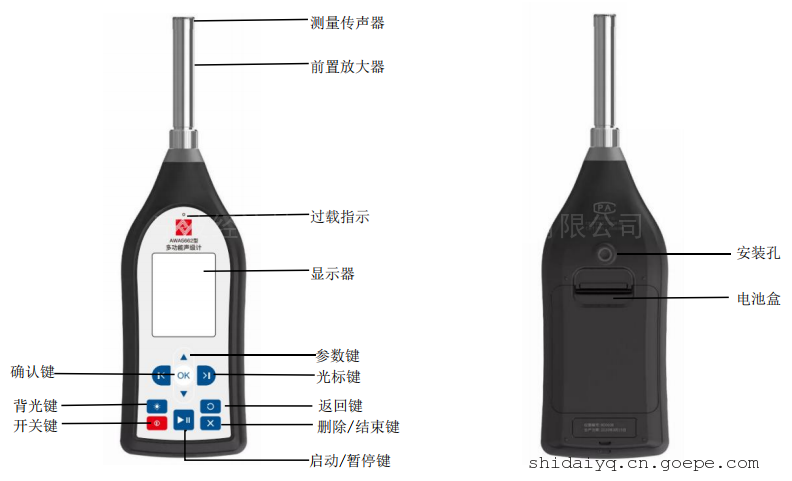

使用前准备
(1)检查测量传声器和前置放大器是否已安装好;
(2)检查电池是否已装好,如未安装则应打开声级计背面电池盖板,按正确极性安装好电池;
(3)测量前使用声校准器对声级计进行校准;
(4)声级计应定期(每年)送计量部门检定,以保证声级计的准确性。
AWA5662多功能声级计是爱华新推出的1级模块化噪声分析仪,可广泛应用于环境保护、劳动卫生、工业企业、科研教学等领域。它可以完成环境噪声测量、职业卫生噪声测量、机器设备噪声测量等任务。
执行标准:声级计标准:GB/T 3785.1-2023 1 级 / IEC 61672-1:2013 Class 1
使用方法
1.开机
关机情况下,按“开关键”启动系统,开机过程中仪器进行自检,若自检成功则显示自检完成。自检完成进入主菜单,主菜单显示“测量”、“校准”、“调阅”、“设置”等子菜单。
2.噪声测量
主界面按光标键选中“测量”,按确认键进入噪声测量界面,此界面可以选择“总值积分”、“统计积分”、“24 小时”、“声暴露级”选项。
2.2总值积分简洁界面
噪声测量主界面按光标键选中“总值积分”,按确认键进入总 值积分界面,当前默认显示总值积分简洁界面。
测量设置区: 按光标键选中设置,按确认键进入总值积分设置页。可以设置 Ts、启动方式、延时等,具体见 6.2.1.4 总值积分设置。当“状态=测量中”时,选中“设置”按钮按确认键,界面提示“正在测量中,请您再 次确认!”。按确认键测量结束,保存积分结果并进入到设置页面;按删除键测量结束,不保存积分结 果并进入到设置页面;按返回键,则继续当前界面。
2.3总值积分图形界面
总值积分简洁界面按光标键选中“简洁”,按参数键切换为图形界面。图形界面显示测量的瞬时声级随时间的变化。
(1)指标显示:“LXYp”;
(2)纵坐标:声压级范围区间为 0.0 dB-150.0 dB;
(3)横坐标:每个分辨率点是一条数据;
(4)瞬时声级不支持翻页查看;
(5)切换为图形界面时,开始刷新。
2.4启动积分
进入需要测量的“总值积分”模块页面后,初始状态为“准备”,列表页面上显示的指标除 Lp、 Leq,t 外其余指标都显示---.-或者是上一次测量值。按标准要求或根据需要设定好测量时间、启动模式、频率计权、时间计权、录音等参数后,按下“启动/暂定键”开始测量,仪器状态变为“测量中”, 仪器同时计算所有测量指标,当 Tm 到达预设的时间 Ts 时,本次积分测量终止,显示的各项指标除 Lp、 Leq,t 外停止变化并自动保存。保存的数据可以通过主界面的“调阅”进行查看。
测量过程中如果想暂停测量,可按“启动/暂定键”暂停测量,仪器的状态变为“暂停”,此时显 示的瞬时值仍然会随着被测噪声变化,其余测量数据停止刷新。用户如果想停止测量并保存当前测量结果,可以先按“返回键”或“删除/结束键”弹出测量中提示,再按“确认键”停止并保存数据,也可通过再按“删除/结束键”停止测量(此种方法下不保存数据),若按“返回键”则返回测量状态。如果想继续测量,可以再按“启动/暂定键”,测量结束后状态为“结束”。
3.声校准:主界面按光标键选中“校准”,按确认键进入声校准界面。
(1)Lp:只读,显示的是当前环境噪声的声压级,单位默认是 dBC, 按参数键可切换为“dBA、dBC”。
(2)新灵敏度级:是上一次校准后保存的测量传声器灵敏度级,单位:dB(以 1 V/Pa 为参考 0 dB,-28.0 dB 对应灵敏度为 39.8 mV/Pa)。 校准时新灵敏度级会根据校准数据自动计算。
(3)量程:当灵敏度级为-28.0dB~-28.9dB 时,量程为 25 dB~140 dB,上限和下限根据测量传声器灵敏度级的变化而变化。
(4)校准:默认是“准备”状态,按“启动/暂定键”开始显示倒计 时秒,校准时间是 10 s,倒计时结束,若新校准出的灵敏度级与上一次保存的灵敏度级相差小于等于 3 dB 时,校准成功;若新校准出的灵敏度级与上一次保存的灵敏度级 相差大于 3 dB 时,校准失败。
4.校准设置:声校准界面按光标键选中“声校准”,按参数键切换为校准设置界面。
(1)传声器型号:按光标键选中传声器型号,按参数键可以切换“AWA14425、AWA14411、AWA14435”。
(2)传声器串号:传声器编号,由厂家授权修改。
(3)精度:声级计准确度等级。
(4)自由场修正量:根据“传声器型号”自动设置。
以上为爱华新款AWA5662积分声级计的主要使用操作,供参考!
-
